CQ180

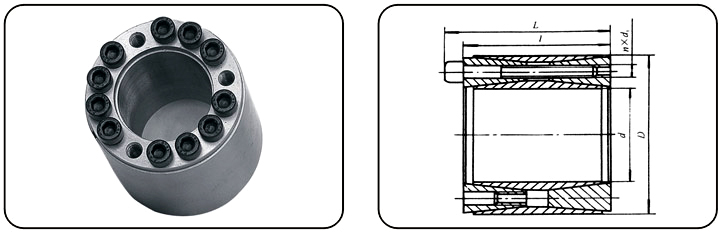

Z18型脹套基本尺寸和參數
基本尺寸				額定負荷		內六角螺釘			脹套與軸結合面上的壓力Pt(N/mm2)	脹套與軸轂結合面上的壓力Pt'(N/mm2)	重量G （Kg）
d	D	I	L	Mt	Ft	d1	n	MA(N.m)
45	75	64	72	3.9	174	M8	9	41	185	110	1.5
48	80	64	72	4.15	174	M8	9	41	170	105	1.7
50	80	64	72	4.3	174	M8	9	41	165	105	1.6
55	85	64	72	4.8	174	M8	9	41	150	95	1.7
60	90	64	72	6.4	213	M8	11	41	170	110	1.8
65	95	64	72	6.9	213	M8	11	41	155	105	2.0
70	110	78	88	11.8	338	M10	11	83	185	115	3.6
75	115	78	88	12.7	338	M10	11	83	170	110	3.8
80	120	78	88	14.7	369	M10	12	83	175	115	4.0
85	125	78	88	15.7	369	M10	12	83	165	110	4.3
90	130	78	88	18.0	400	M10	13	83	170	115	4.5
95	135	78	88	19.0	400	M10	13	83	160	110	4.7
100	145	100	112	26.9	538	M12	12	145	160	110	7.2
110	155	100	112	32.0	583	M12	13	145	155	110	7.7
120	165	100	112	40.3	673	M12	15	145	165	120	8.3
130	180	116	130	52.0	800	M14	13	230	155	115	11.7
140	190	116	130	64.6	923	M14	15	230	170	125	12.5
150	200	116	130	73.8	985	M14	16	230	165	125	13.2
160	210	116	130	83.7	1045	M14	17	230	165	125	14.0
170	225	146	162	109	1283	M16	15	355	150	115	20.6
180	235	146	162	123.2	1369	M16	16	355	150	115	21.6
190	250	146	162	138	1454	M16	17	355	150	115	25.0
200	260	146	162	145.4	1454	M16	17	355	145	110	26.2
220	285	146	162	188	1710	M16	20	355	155	120	31.1
240	305	146	162	225	1880	M16	22	355	155	120	33.6
260	325	146	162	244	1880	M16	22	355	145	115	36.1
280	355	177	197	373	2670	M20	20	690	155	120	54.9
300	375	177	197	440	2930	M20	22	690	155	125	58.3
320	405	177	197	470	2930	M20	22	690	145	115	71.0
注：Z18型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級
